Caractérisation et cartographie des enceintes climatiques et des étuves
Il est indispensable de caractériser les enceintes climatiques et les étuves de laboratoire afin d’assurer des conditions de fonctionnement optimales. Ces équipements occupent une place essentielle dans divers domaines, tels que la recherche scientifique, l’industrie pharmaceutique et les laboratoires. Qu’il s’agisse d’une enceinte climatique Binder, d’une étuve Memmert ou d’une étuve à vide, leur performance doit être précisément mesurée et cartographiée pour respecter les normes en vigueur.

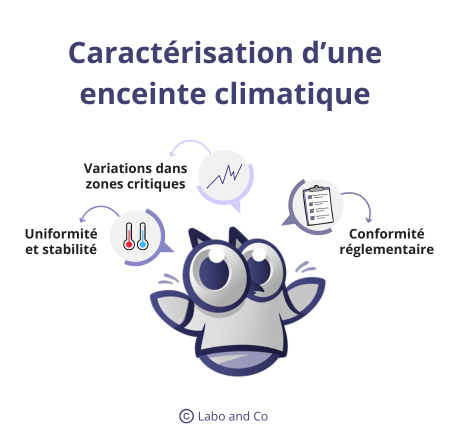

Pourquoi caractériser une enceinte climatique ?
Une enceinte climatique est conçue pour recréer des conditions environnementales contrôlées, telles que la température et l’humidité. Cet équipement, comme l’enceinte climatique de laboratoire, garantit des tests fiables et reproductibles. La caractérisation d’une enceinte climatique permet de :
- Vérifier l’uniformité et la stabilité des conditions intérieures.
- Identifier d’éventuelles variations dans les zones critiques.
- Respecter les réglementations et normes applicables.
Les enceintes climatiques Memmert ou les enceintes hygrométriques sont souvent privilégiées pour des applications spécifiques, grâce à leur précision et à leur fiabilité.

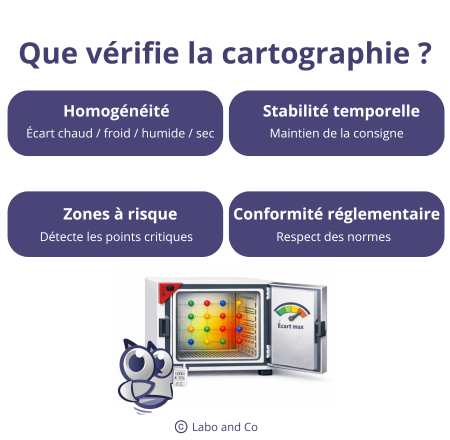

Cartographie des enceintes climatiques
La cartographie d’une enceinte climatique est une étape indispensable pour s’assurer de l’homogénéité de ses performances. Elle consiste à mesurer et analyser les variations de température et d’humidité à différents points de l’espace intérieur. Cette méthode est appliquée aussi bien aux enceintes thermostatées qu’aux enceintes climatiques Binder.
La cartographie garantit :
- Une distribution homogène de la température
- Le respect des critères de qualité dans les laboratoires
- La conformité avec les normes ISO
Instruments de mesure utilisés
- Sondes de température : PT100 (référence en laboratoire)
- Capteurs d’humidité
- Capteurs capacitifs HR avec compensation en température
Ou - Points de rosée pour applications exigeantes
- Capteurs capacitifs HR avec compensation en température
- Étalonnage
- Certificats COFRAC ou équivalents sur toutes nos sondes
- Incertitudes connues et documentées
Cas pratique illustratifs
- Étuve de séchage
- Schéma type : 10 sondes (5 par plateau)
- Résultat attendu : ΔT homogénéité ≤ critère interne (ex. ±2 °C)
- Enceinte climatique, essais matériaux :
- Schéma type : 9 sondes aux 8 coins + centre + sonde HR au centre
- Double analyse température et HR
- Laboratoire pharmaceutique
- Cartographie avant mise en service puis annuelle
- Dossier de qualification (QI/QO/QP)
- La QP est annuelle avec de nouvelles métrologies.
Étuve : un équipement polyvalent pour le laboratoire
Les étuves sont des appareils essentiels dans les laboratoires et l’industrie. Une étuve de laboratoire, qu’elle soit une étuve de séchage ou une étuve à incubateur, permet de mener des expériences dans des conditions spécifiques. La réputation des étuves Memmert ou étuves Binder repose sur leur efficacité.
Différents types d’étuves
L’étuve ATEX a été conçue spécifiquement pour des milieux à tendance explosive.
Pour les applications biologiques, l’utilisation d’étuves bactériologiques ou d’étuves microbiologiques est idéale.
L’étuve réfrigérée assure la préservation d’une température basse.
L’étuve universelle est un dispositif polyvalent adapté à de nombreuses applications.
Critères de performance :
- Définition des grandeurs à mesurer : homogénéité, stabilité, exactitude, temps de réponse, etc.
- Ces paramètres constituent des exigences fonctionnelles servant de base à l’évaluation des performances lors des essais.
Méthodologie normalisée :
- Description des procédures d’essais : conditions de mesure, protocoles, positionnement des capteurs.
- Objectifs : garantir des résultats comparables, reproductibles et exploitables dans le temps.
Moyens nécessaires à la caractérisation :
- Exigences relatives à l’instrumentation : type et nombre de capteurs, points de mesure, incertitudes, système d’enregistrement.
Cette norme est cruciale dans de nombreux secteurs tels que la pharmacie, l’agroalimentaire, l’aéronautique, la chimie, la biologie et l’électronique, où le contrôle précis de la température et de l’humidité est indispensable pour la validité des tests, des expérimentations et la qualité des produits.
Exemples concrets d’application de la norme FD X 15-140

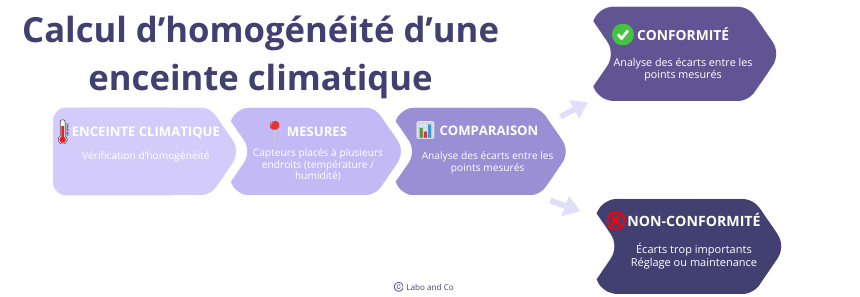

Calcul d’homogénéité d’une enceinte climatique
La vérification d’enceinte climatique comprend notamment le calcul d’homogénéité. Cela consiste à mesurer et analyser la répartition des conditions climatiques (telles que la température et l’humidité) à différents points de l’enceinte. Le but du calcul d’homogénéité d’une enceinte climatique est de s’assurer que l’environnement intérieur reste stable et uniforme selon les spécifications prévues.
Le calcul d’homogénéité permet de détecter les éventuelles variations trop importantes entre différentes zones de l’enceinte. Une enceinte climatique homogène garantit que tous les échantillons ou équipements placés à l’intérieur sont soumis aux mêmes conditions d’essai ou de stockage.
Pour effectuer cette vérification, plusieurs capteurs sont placés à différents emplacements dans l’enceinte, et les mesures sont comparées. Si les écarts mesurés restent dans les tolérances spécifiées, l’enceinte est considérée comme conforme. Sinon, des ajustements ou des réparations peuvent être nécessaires pour garantir son bon fonctionnement.
En savoir plus sur la définition et le fonctionnement d’une enceinte climatique.
FAQ – Questions fréquentes
Il s’agit de mesurer et analyser la température et/ou l’humidité dans le volume utile afin de vérifier la stabilité, l’homogénéité et la conformité de l’équipement. Elle garantit la fiabilité des essais et la qualité des résultats.
Elle permet de sécuriser les essais, d’identifier les zones critiques et de répondre aux exigences réglementaires.
Elle est requise pour la qualification des équipements (QI/QO/QP), notamment en environnement pharmaceutique.

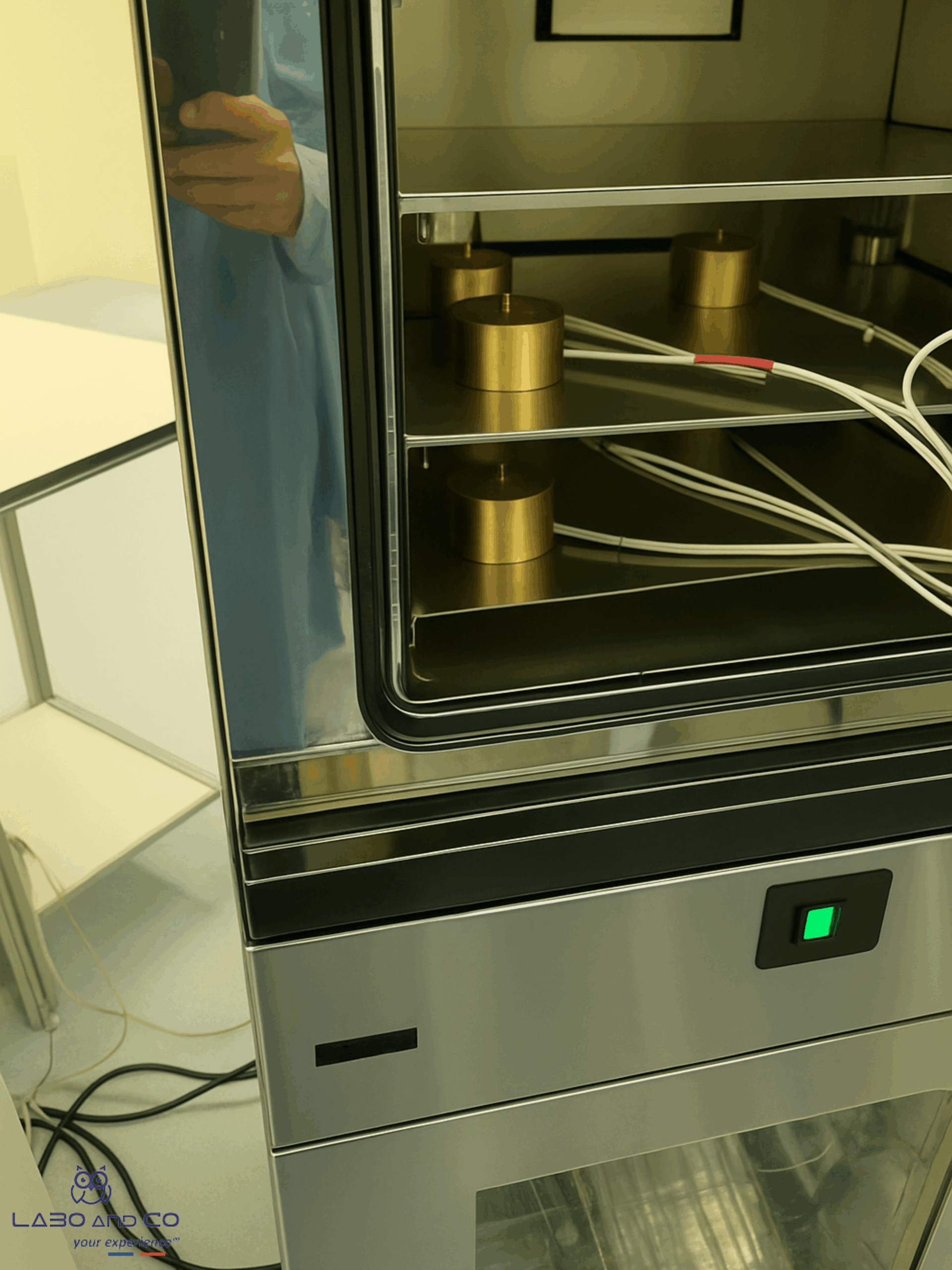

- Des sondes étalonnées sont réparties dans le volume utile (coins, centre, niveaux).
- Les mesures sont enregistrées sur une durée définie, sans modification des réglages, puis analysées (min/max, moyenne, écarts).
La norme FD X 15-140 définit la méthodologie, le positionnement des capteurs et les critères de performance.
Elle garantit des résultats comparables, reproductibles et exploitables.
- À la mise en service, puis périodiquement (souvent annuellement).
- Après toute intervention technique ou en cas de dérive constatée des performances.
Des techniciens qualifiés, des sondes étalonnées COFRAC et une méthodologie conforme à la FD X 15-140. Une intervention fiable, reconnue et adaptée à vos usages réels.
L’entretien d’une enceinte climatique est indispensable car il garantit des performances fiables et des conditions d’essais optimales grâce au nettoyage, au remplacement des pièces d’usure et au contrôle des organes essentiels. Des vérifications métrologiques régulières complètent cette démarche en assurant la justesse des mesures et la conformité aux exigences qualité et réglementaires.
La qualité d’une caractérisation d’enceinte climatique repose autant sur la méthodologie que sur l’expertise des techniciens qui la réalisent. Chez Labo and Co, les interventions sont assurées par des techniciens spécialisés, formés aux exigences des laboratoires et des environnements industriels réglementés.
