20 février 2026
Dérive de température d’une étuve : diagnostic, causes et corrections métrologiques
En résumé
La dérive de température d’une étuve correspond à un écart progressif et durable entre le point de consigne et la température réellement mesurée, alors même que l’enceinte semble stabilisée.
Il ne s’agit pas d’une fluctuation ponctuelle, mais d’un déplacement lent de la moyenne thermique.
Si cet écart dépasse l’EMT (Erreur Maximale Tolérée) définie lors de la qualification (QI/QO/QP) ou par vos exigences internes, la conformité des essais n’est plus garantie : résultats biaisés, pertes de traçabilité et non-respect des référentiels qualité (dont la norme FD X15-140).
La maîtrise repose sur :
- une maintenance préventive structurée,
- le contrôle des éléments sensibles (ex. sonde PT100),
- un étalonnage d’étuve de laboratoire périodique,
- une cartographie d’enceinte thermostatique selon la norme FD X15-140,
- l’ajustement métrologique via une correction d’offset,
- le réglage du régulateur PID,
- ou un pilotage par tendance pour anticiper toute non-conformité.
Comprendre la dérive thermique dans les enceintes de laboratoire
Définition technique

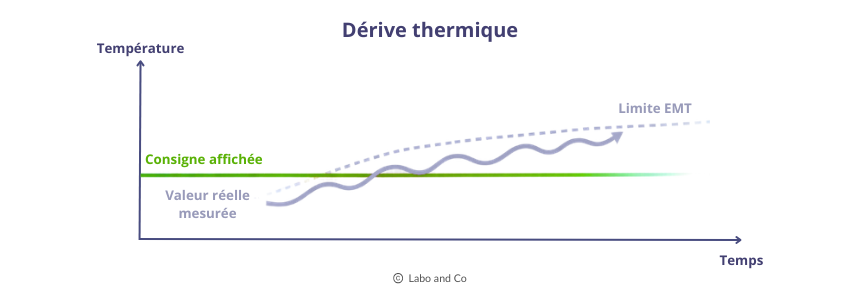

La dérive thermique est un écart progressif dans le temps entre la consigne affichée et la valeur réelle mesurée, en régime stabilisé.
D’un point de vue métrologique, elle se traduit par :
- un déplacement durable de la moyenne,
- un risque de dépassement de l’EMT,
- une remise en cause de la traçabilité.

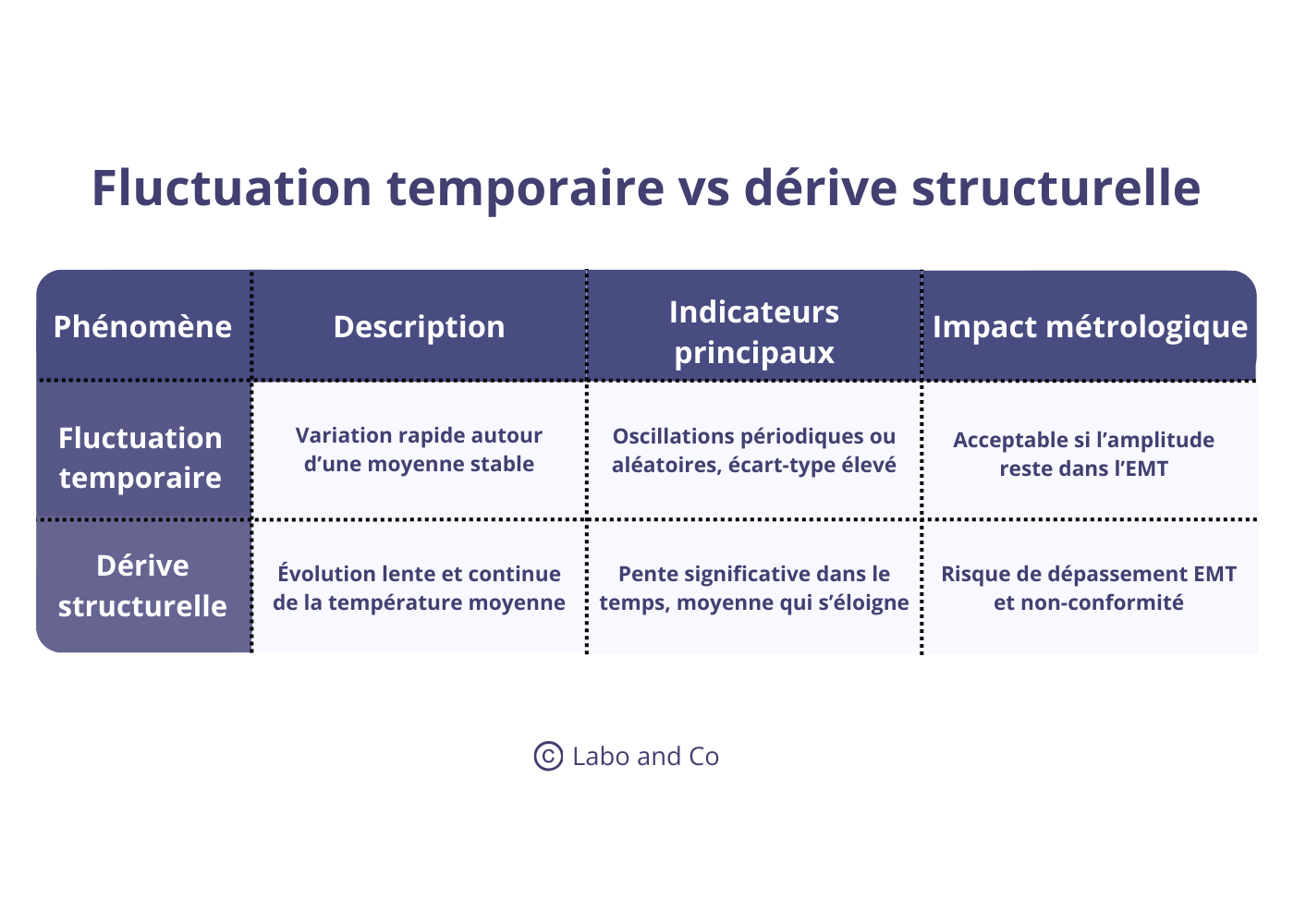

Fluctuation temporaire vs dérive structurelle
Fluctuation (instabilité)
- Oscillations autour d’une moyenne conforme.
- Souvent liées au régulateur PID.
- Acceptable si l’amplitude reste dans l’EMT.
- Indicateur : écart-type élevé, moyenne correcte.
Dérive structurelle
- Décalage progressif et continu.
- Moyenne qui s’éloigne de la consigne.
- Risque direct de non-conformité normative.
- Indicateur : pente significative dans le temps.
⚠️ Les tolérances diffèrent selon l’équipement :
une étuve (chauffage sec), un incubateur à 37 °C ou une enceinte climatique n’ont pas les mêmes exigences d’homogénéité et de stabilité de température.
Enjeux métrologiques et conformité
Une dérive non détectée compromet :
- la validité scientifique des essais,
- l’homogénéité validée lors de la cartographie,
- et la continuité d’activité.
Dans des secteurs comme la pharmaceutique ou l’aéronautique, les conséquences peuvent inclure :
- observations d’audit,
- déviations qualité,
- requalification complète,
- ou immobilisation d’équipements critiques.
Une dérive thermique n’est donc pas un simple écart technique : c’est un risque qualité, réglementaire et financier.
Les impacts critiques d’une dérive sur vos protocoles d’essais
Une dérive de température d’une étuve n’est jamais un simple écart technique.
Elle peut remettre en cause la validité des essais, la conformité réglementaire et la traçabilité métrologique, avec des impacts parfois visibles seulement plusieurs jours ou semaines après.
Non-conformité des résultats et risques normatifs
Si la dérive entraîne un écart durable entre la consigne et la température réelle, les essais peuvent devenir techniquement contestables, en particulier lorsque l’écart dépasse l’EMT (Erreur Maximale Tolérée) définie lors de la qualification (QI/QO/QP) ou par vos référentiels internes.
Dans les environnements réglementés (BPF, ISO, aéronautique), cela peut générer :
- observations d’audit,
- déviations qualité,
- blocage de lots,
- ou requalification complète de l’équipement.
La conséquence est directe : la validité scientifique et réglementaire des résultats n’est plus démontrable.
Perte de traçabilité et coûts de non-qualité
Une dérive non détectée compromet la chaîne métrologique.
Si l’équipement n’est plus conforme à son certificat d’étalonnage, l’ensemble des essais réalisés sur la période concernée peut être remis en question.
Les impacts opérationnels sont souvent majeurs :
- reprise d’essais,
- investigations qualité,
- immobilisation d’équipements critiques,
- ou retards de projets et perte de productivité.
Au-delà des coûts directs, les coûts indirects peuvent être très élevés (temps opérateur, pertes matières, pénalités contractuelles en aéronautique ou recherche partenariale).
Vieillissement prématuré des échantillons
Même une dérive faible (quelques dixièmes de degré) peut modifier la cinétique chimique ou biologique sur la durée, notamment selon la loi d’Arrhenius.
Cette dérive peut provoquer une altération silencieuse :
- dégradation de principes actifs,
- variations de cultures cellulaires,
- ou modification des propriétés des matériaux.
Le risque est renforcé par un point critique : les effets peuvent apparaître tardivement, rendant l’analyse causale plus complexe et augmentant le coût global de non-qualité.

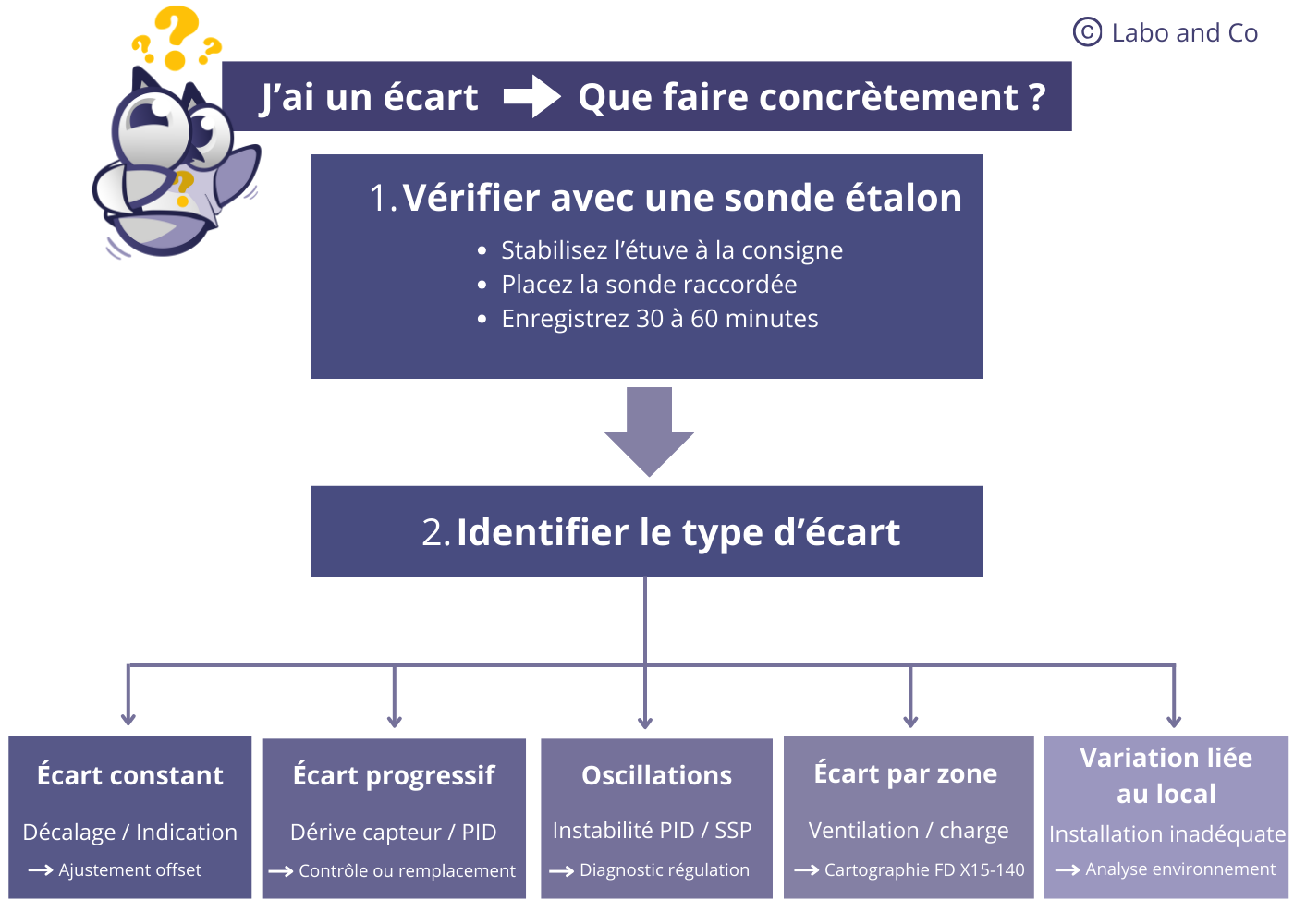

Diagnostic : comment identifier et mesurer une dérive anormale ?
L’utilisation d’une sonde étalon de référence
La méthode de référence consiste à comparer l’indication de l’enceinte avec une chaîne de mesure indépendante.
- Sonde PT100 étalon
- Thermomètre ou enregistreur
- Certificat d’étalonnage raccordé (COFRAC ou équivalent)
Méthode synthétique
- Stabiliser l’enceinte en conditions représentatives
- Positionner l’étalon au point critique
- Enregistrer sur 30 à 60 minutes
- Analyser
-
- écart moyen consigne ↔ étalon
- pente éventuelle (dérive temporelle)
- stabilité
Ce contrôle permet de distinguer instabilité ponctuelle et dérive réelle.
Nos techniciens habilités peuvent intervenir rapidement pour réaliser cette opération sans perturber votre planning d’essais.
La caractérisation et la cartographie de l’enceinte
La cartographie thermique (référence FD X15-140) vérifie :
- l’homogénéité spatiale (écart entre points),
- la stabilité temporelle,
- le maintien des gradients dans le temps.
Elle permet de différencier :
- une dérive globale (régulation),
- et une dérive locale (ventilation, convection naturelle/forcée).
Dans les environnements réglementés, elle constitue une preuve objective de conformité au point d’usage.
Distinction entre hystérésis et dérive de la sonde
Hystérésis ou dérive capteur ?
L’hystérésis correspond à une différence de réponse selon que l’on atteint une température :
- 🔺En montée (chauffe)
- 🔻En descente (refroidissement)
Elle est souvent liée à la régulation, à l’inertie thermique et aux paramètres PID, et peut se manifester sans dérive progressive.
La dérive de la sonde (capteur) correspond à une modification lente de la réponse du capteur lui-même :
- Vieillissement du PT100
- Défaut d’isolation
- Contraintes mécaniques ou humidité
- Dérive électronique de l’entrée de mesure
- Si l’écart dépend du sens montée/descente → hystérésis (inertie thermique, PID).
- Si l’écart est constant → décalage d’étalonnage (offset).
- Si l’écart évolue progressivement → dérive de sonde ou de régulation.
Une analyse métrologique structurée est indispensable pour identifier la cause racine.
Les causes techniques fréquentes de la dérive de température
Vieillissement et dérive des sondes PT100 ou thermocouples
- Modification de résistivité
- Humidité ou contraintes mécaniques
- Dérive électronique
Indice typique : écart constant ou évolutif lors d’un contrôle étalon.
Défaillance de la régulation PID ou du relais statique
- Paramétrage inadéquat
- Carte vieillissante
- Chauffage intermittent
Indice typique : oscillations anormales ou dérive lente sans défaut capteur apparent.
Problèmes d’étanchéité et usure du joint de porte
- Infiltration d’air
- Pertes thermiques
- Gradients accrus
La régulation compense en permanence, ce qui peut masquer une perte d’homogénéité conforme à la FD X15-140.
Environnement et conditions d’installation inadéquats
- Proximité source chaude
- Local non climatisé
- Mauvaise ventilation arrière
Ces facteurs modifient l’équilibre thermique et peuvent générer une dérive lente non liée à un défaut interne.
Solutions correctives : ajustement, réparation ou remplacement ?
L’ajustement des paramètres de compensation du régulateur
Aussi appelé Offset.
L’offset consiste à corriger un écart constant entre la température affichée et la valeur réelle mesurée par une sonde étalon raccordée.
La correction d’offset est pertinente si :
- écart stable et reproductible,
- capteur validé,
- absence de dérive évolutive.
Toute correction doit être tracée et validée au regard de l’EMT et de l’incertitude.
Le remplacement de la sonde de température
Indiqué si :
- dérive confirmée,
- EMT dépassée,
- ou signal instable.
Procédure technique (principes)
- Mise hors tension sécurisée de l’équipement.
- Dépose de la sonde existante (respect implantation d’origine).
- Installation d’une sonde conforme aux spécifications constructeur.
- Raccordement et contrôle des connexions.
- Vérification métrologique post-remplacement.
Une vérification métrologique post-intervention est indispensable.

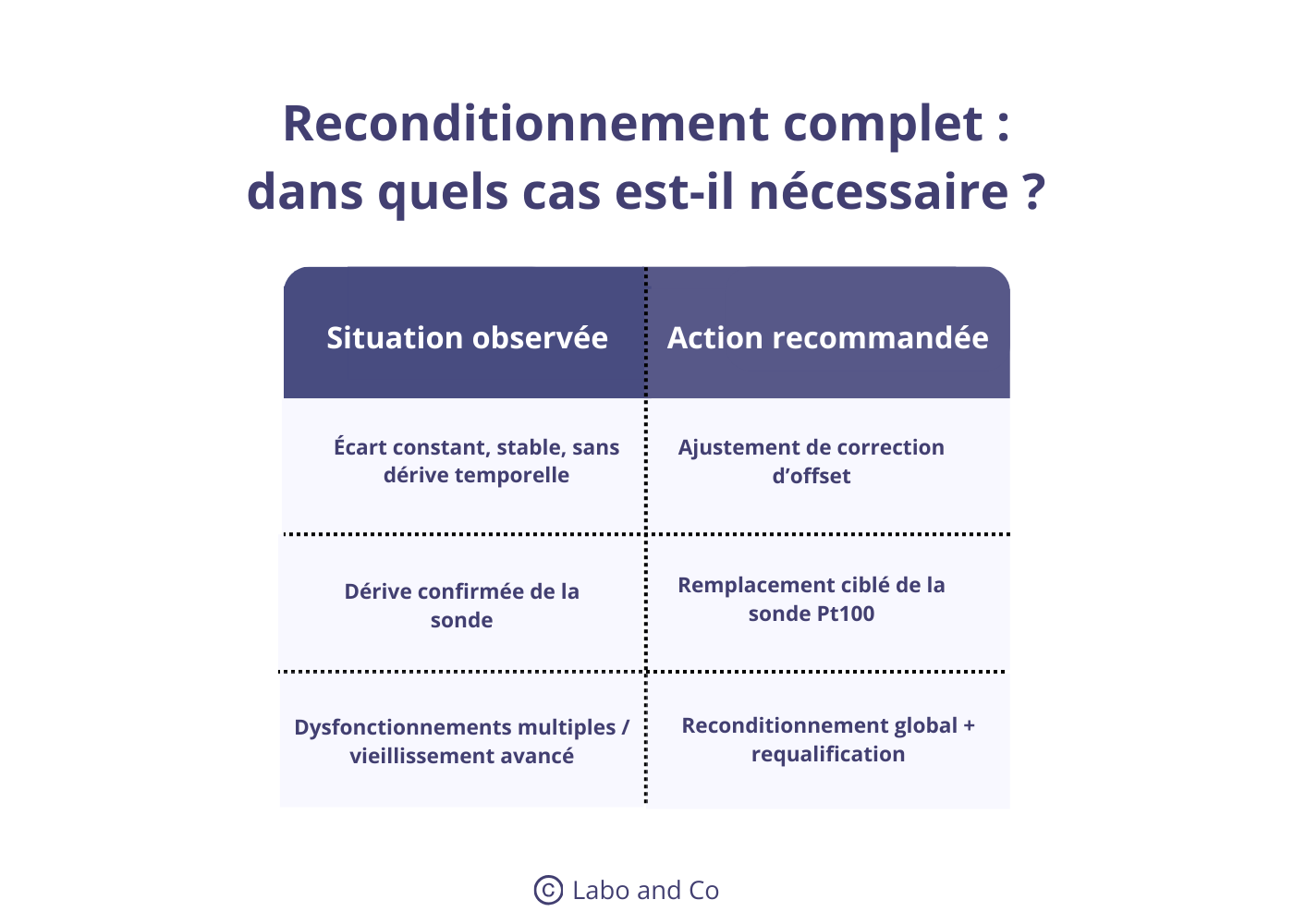

Quand faut-il procéder à un reconditionnement complet ?
À envisager si :
- dérives répétées,
- régulation instable,
- perte d’homogénéité structurelle.
Dans les secteurs exigeants, une remise à niveau suivie d’une requalification garantit la conformité durable.
Plan de maintenance préventive pour garantir la stabilité
Les points de contrôle réguliers (visuel, joints, ventilation)
- État du joint silicone.
- Ventilation interne.
- Absence d’obstruction.
- Observation de la stabilité en régime établi.
La périodicité des étalonnages et vérifications métrologiques
À définir selon :
- EMT exigée.
- Incertitude de mesure.
- Historique de dérive.
- Criticité des essais.
En pratique :
- Pharmaceutique/réglementé → contrôles fréquents + cartographie périodique.
- Industrie ISO → périodicité adaptée à l’historique.
- Recherche → selon impact sur échantillons.
Pilotage par tendance
Conserver les rapports d’étalonnage et suivre l’évolution :
- De l’écart moyen.
- De la stabilité.
- De la pente temporelle.
Objectif : intervenir avant le dépassement de l’EMT.
L’accompagnement Labo and Co : de l’étalonnage à la maintenance
Nos prestations de métrologie et étalonnage sur site
Nos techniciens habilités interviennent pour :
- Étalonnage d’étuve en laboratoire par chaîne raccordée.
- Cartographie thermique selon FD X15-140.
- Diagnostic régulation (PID, SSR).
- Remplacement de sondes et composants.
- Maintenance préventive et curative multimarques.
Notre service de réparation et maintenance multimarques
Chaque intervention inclut :
- Certificat exploitable en audit.
- Déclaration d’incertitude.
- Constat de conformité à l’EMT.
Pourquoi externaliser la qualification de vos équipements ?
Externaliser la qualification garantit :
- L’impartialité technique.
- La maîtrise normative.
- La réduction des immobilisations.
FAQ (Foire Aux Questions)
Pour mesurer la stabilité, il faut placer une sonde étalon raccordée au centre du volume utile de l’étuve. Après stabilisation, on relève les températures sur une période définie (ex. 30 minutes) pour observer les fluctuations autour de la moyenne, conformément aux normes de caractérisation.
La correction dépend de la cause. Si la dérive est linéaire et stable, un ajustement de l’offset sur le régulateur peut suffire. Si la dérive est erratique ou importante, il faut vérifier l’intégrité de la sonde, le fonctionnement du ventilateur ou l’étanchéité du joint, et potentiellement remplacer les pièces défectueuses.
L’étalonnage consiste à mesurer l’écart entre l’étuve et un étalon de référence et à estimer l’incertitude de mesure. La vérification va plus loin en comparant ces résultats aux Erreurs Maximales Tolérées (EMT) définies par l’utilisateur ou une norme, pour déclarer l’équipement « conforme » ou « non conforme ».
La fréquence dépend de la criticité de vos essais et de l’intensité d’utilisation. En général, un étalonnage annuel est recommandé, ou après toute intervention de maintenance majeure (changement de sonde, réparation) susceptible d’affecter les caractéristiques métrologiques.
Une valeur erronée peut provenir d’un vieillissement naturel du capteur (dérive lente), d’un choc mécanique, d’une oxydation des connectiques ou d’un défaut de positionnement de la sonde dans l’enceinte (touchant une paroi).
